WÄRMETAUSCHER
IN WASSERKRAFTWERKEN

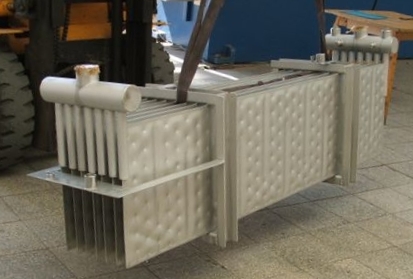

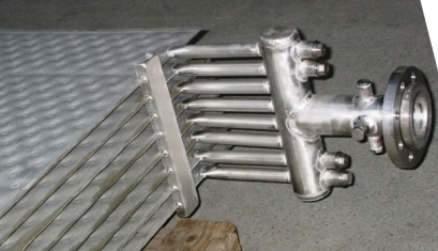

Kissen - Platten -
Wärmetauscher |
|
Anwendungen
Kühlung von
Zwischenkreislauf Flüssigkeit im Turbinen - Unterwasser
für definierte Unterwassergeschwindigkeiten
von 0 - 1,5 m/s folgender Systeme :
-
Turbinen -
Lager - Kühlung
-
Generator -
Luft - Kühlung
-
Trafo - Oel
- Kühlung
-
Raum -
Klimatisierung
Ausführung
-
komplett in
Material V2A oder V4A
-
geeignet für
Wand- oder Bodenmontage
-
robuste
Ausführung für den rauen Unterwasserbetrieb
-
Geometrie
angepasst an örtliche Verhältnisse
Vorteile
-
gesicherte,
hohe thermodynamische Übertragungswerte
-
geringer
Strömungswiderstand im Unterwasser
-
leicht zu
reinigen mittels Hochdruckreiniger
-
bei Leckage
keine Gewässerverschmutzung
|
|

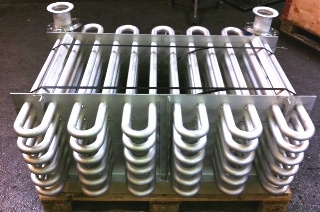

Einfachrohr Wärmetauscher |
|
Anwendungen
Kühlung von
Zwischenkreislauf - Flüssigkeit bei nicht definierten
Strömungsverhältnissen im Unterwasser- Kanal sowie in
Gruben.
Systeme wie oben beschrieben.
Ausführung
-
komplett in
Material V2A oder V4A
-
geeignet für
Wand- oder Bodenmontage
-
robuste
Ausführung für den rauen Unterwasserbetrieb
-
Geometrie
angepasst an örtliche Verhältnisse
|
|
 |
 |

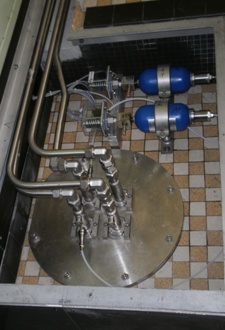

Doppelrohr Wärmetauscher |
|
Anwendungen
Direkte Lager- und
Schmier - Oelkühlung im Unterwasser - Kanal mittels
Sicherheits - Doppelrohr - Wärmetauscher mit
Überwachungsmedium. Inklusive Leckageüberwachung durch
Druckschalter und Ausdehnungsgefäss.
Ausführung
-
komplett in
Material V2A oder V4A
-
geeignet für
Wand- oder Bodenmontage
-
robuste
Ausführung für den rauen Unterwasserbetrieb
-
Geometrie
angepasst an örtliche Verhältnisse
-
die Kontrolle
des Überwachungsmedium erfolgt ausserhalb des
Unterwasserkanal's
Vorteile
-
bei Leckage,
keine Gewässerverschmutzung
|
|
|

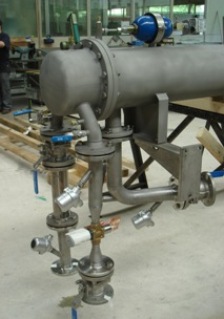

Doppelrohr
Rohrbündel |
|
Anwendungen
Indirekte Lager- und Schmier
- Oelkühlung mit Frischwasser. Sicherheits - Doppelrohr
- Rohrbündel mit Überwachungsmedium. Inklusive
Leckageüberwachung durch Druckschalter und
Ausdehnungsgefäss.
Ausführung
- Werkstoffe vorwiegend
V2A oder V4A
- ziehbares oder festes Geradrohrbündel
- für alle Medien Kombinationen
- kompakte Bauweise
Vorteile
-
keine
Überschlaggefahr bei Transformatoren
-
bei Leckage,
keine Gewässerverschmutzung
|
|
Oel - Sumpf -
Wärmetauscher |
|
Anwendungen
Direkte Lager- und Schmier
- Oelkühlung mit Frischwasser in den Rohren im Oelsumpf
liegend. Nachbau von Ersatzkühlern für bestehende
Geometrien.
Ausführung
- Werkstoffe
V2A, V4A, Alu und Buntmetalle
- Bauform in Ring- , Segment- und Geradrohr
- Austauschfläche berippt oder unberippt
- Geometrie an bestehende Einbaubedingungen angepasst
|
|
Kühl - Systeme |
|
Anwendungen
Direkte Lager- und
Schmier - Oelkühlsysteme mit Frischwasser als
Einzelkreislauf.
Zwischenkreislaufsysteme (Wasser/Glykol) zur Versorgung
verschiedener Abnehmer. Wärmeabgabe über Kissen -
Platten - Wärmetauscher oder Rohrschlangen
Wärmetauscher. Ersatz von veralteten Kühlwassersystemen, inklusive
redundanter Pumpengruppen, Filter, Ausgleichsbehälter
und Überwachungskomponenten.
Ausführung
-
Werkstoffe V2A, V4A
- kompaktes, funktionales Design
|
|
|
